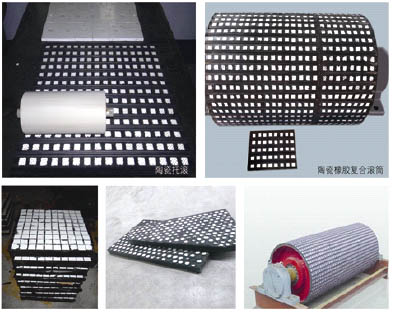

陶瓷滚筒包胶产品技术指标:



1、陶瓷滚筒包胶中的陶瓷面板光滑顺畅、耐磨损、能抗强力冲击、易安装且陶瓷面不易脱落。陶瓷尺寸为：20x30x10mm，陶瓷的AL2O3含量：95%以上、莫氏硬度：9以上、比重：3.7以上、压缩强度不小于2.5Gpa。



2、流化前进行陶瓷干磨耗试验，标准如下：转速200RPM下研磨30分钟、测试荷重：30磅、矽砂粒度：50—70MESH、磨耗量：60mm3以下。



3、陶瓷滚筒包胶安装的滚筒表面的钢板要求：表面采用喷砂处理达到Sa.2-1/2级，并进行去脂处理。不包胶部表面也采用喷砂处理，达到Sa.2-1/2级后，喷防锈底漆。



4、陶瓷滚筒包胶中的橡胶板要求采用：厚度5mm、硬度70±5SHORE、抗拉强度≥19Mpa、伸长率≥650%、钢板/橡胶剥离强度≥30Kg/25Tmm、陶瓷/橡胶剥离强度≥50Kg/25Tmm。



5、陶瓷滚筒包胶冷粘接时采用冷硫化包胶专用胶，滚筒硫化前采用冷硫化金属表面处理剂做表面处理。冷硫化包胶能有耐磨、耐热、阻燃、抗静电、防粘附，性能稳定不易老化，粘接高效快捷是热硫化包胶的5-10倍。



氧化铝含量 ≥95%

密度 ≥3.7 g/cm3

洛氏硬度 ≥85 HRA

抗压强度 ≥850 Mpa

断裂韧性KΙC ≥4.8MPa•m1/2

抗弯强度 ≥290MPa

导热系数 20W/m.K

热膨胀系数： 7.2×10-6m/m.K

拉伸强度（Mpa） ≥19

扯断伸长率（%） ≥650

邵氏硬度（度） 65

扯断永久变形（%） ≤24

橡胶与陶瓷的粘合力≥15N/mm

粘接后表面压强≥80kq/c㎡

表面摩擦系数≥0.85

动态应力 1.8 N/mm的冲程数为970

回弹系数≥51%

抗撕裂增长系数≥19N/mm

磨耗系数<50mm3

橡胶老化年限 ≥15年
